- SL801C 복합연결 케이블은 인텔리젠트 부스타
제어에서 가동부위에 사용된다.자동차 산업등의 산업용
로봇, 핸드링 기어, 자동화 시스템, 기계장비/공장 엔지니어링,케이블체인제어
및 조정 기법에 적절히 사용됨동편조는 외부의 전자파로부터
이상적인 보호를 한다.
3. 특성
- 완벽한 노이즈방지, 고유연성, 내유성, 내구성, 비접착
설치
4. 구조
- 도 체 : 구리 - 절 연 체
: TPE-E - 코어식별 : 흑색에 백색 넘버링/녹,황접지 -
테이핑 : 페어 타입의 제어도제 - 차 폐 : 각대 차폐 -
바인딩 : 페어 타입의 PEPT호일 - 테이핑 : 페어 타입의
자폐제어 - 바인딩 : 좋은 면섬유로 감음 - 쉬스재질
: PUR , 강한 외피 - 쉬스색상 : 오렌지색
5. 기술적 데이터
- 사용전압 : U0/U0.6/1kv - 최대전압 : 500v -
시험용전압 : 4000v - 최소곡률반경 : 12 x d - 전열
저항 : 5 x 107 cJ/kg - 고정사용온도 : -50/+90°C
- 이동사용온도 : -40/+90°C - 내 유 성 :
매우 우수 - 내화학상 : 양호 - 내 후 성 : 양호

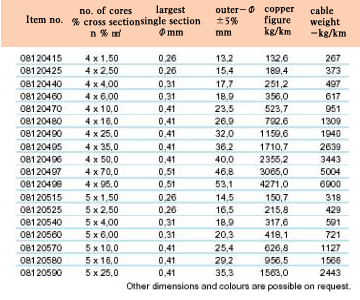

6. 모델 종류
1. 용도
- PVC 복합 연결 케이블 (센서선 각대 실드 및 통 차폐)
2. 적용
- SL806 C 복합연결 케이블은 인텔리젠트 부스타
제어에서 가동부위에 사용된다.자동차 산업등의 산업용로봇,
핸드링 기어, 자동화 시스템, 기계장비/공장 엔지니어링,케이블체인
제어 및 조정 기법에 적절히 사용됨.SL806는 기계장비와
온도를 동시에 제어하기 위해(예를 들면 급브레이크 전력공급),제어와
전력공급의 최적 조화를 이룬다. 동편조는 외부의 전자파로부터
이상적인 보호를 한다.
3. 특성
- 완벽한 노이즈 방지, 작업용이, 고기능성, 공간 절약형
응용
4. 구조
- 도 체 : 구리 - 절 연 체
: 제어도제(독일 전기협회 기준) - 코어식별 : 흑색에
백색 넘버링/녹,황접지 - 테 이 핑 : 페어 타입의 제어도제 -
차 폐 : 각대 차폐 - 바인딩 : 페어 타입의 PEPT호일 -
테이핑 : 페어 타입의 자폐제어 - 바인딩 : 좋은 면섬유로
감음 - 쉬스재질 : PVC - 쉬스색상 : 오렌지색
5. 기술적 데이터
- 사용전압 : 전원도제U0/U300/500V - 최대전압 :
제어도제500v - 시험용전압 : 전원도제3000v , 제어도제1500V -
최소 곡률 반경 : 12 x d - 전열저항 : 8 x 107 cJ/kg -
고정 사용 온도 : -30/+70℃ - 이동 사용 온도 : -5/+70℃ -내
유 성 : 양호 -내화학성 : 양호

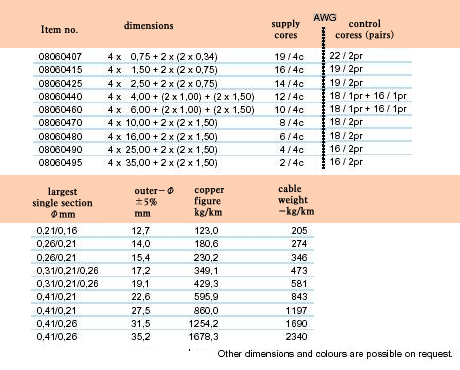

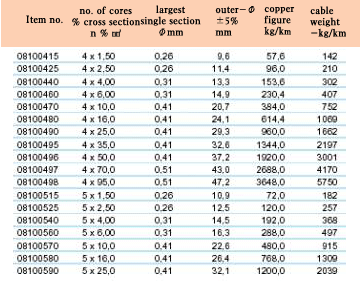

6. 모델 종류
1. 용도
- 복합 연결 케이블 0.6/1KV - 복합 연결 케이블
0.6/1KV ( 통 실드형)
2. 적용
- SL810 과 SL812 C 는 자동화, 추진시스템, 모타, 기계,
플랜트 엔지니어링의 제어 및 조절기법을 포함한 파워 모타에
사용 된다. S812C(실드형) 는 주파수 변환기와 서보 모타
사이의 제어 케이블의 역할을 한다.동편조실드망은 외부의
전자파로부터 이상적인 보호를 한다.
3. 특성
- 완벽한 노이즈 방지(SL812C), 작업 용이, 고 기능성
4. 구조(SL 810)
- 도 체 : 구리 - 절 연 체
: PVC - 코어식별 : 흑색에 백색 넘버링/녹,황접지 -
테 이 핑 : 층 내부 - 차 폐 : 주석도금 동편조 -
쉬스재질 : PVC - 쉬스색상 : 회색
5. 기술적 데이터
- 사용전압 : U0/U0.6/1kv - 시험전압 : 4000v -
최소 곡률 반경 : 10 x d - 전열저항 : 8 x 107 cJ/kg -
고정 사용 온도 : -30/+70℃ - 이동 사용 온도 : -5/+70℃ -
무할로겐 : DIV VDE 0472 prrt 815기준 - 산 화 성 :
산화성 가스 발생 억제 - 연기농도 : 낮음 - 내
유 성 : 매우 우수 - 유 연 성 : 매우 우수 - 내
후 성 : 우수

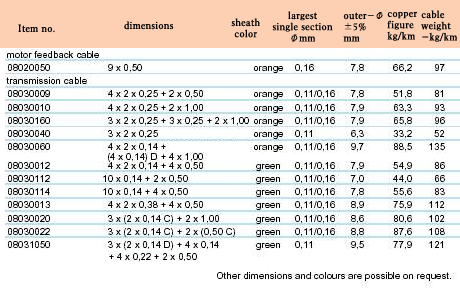

6. 모델 종류
1. 용도
- 폴리우레탄 피드백(FEED BACK)케이블
2. 적용
- 폴리우레탄 외피 SL 802 C피드백 케이블은 모타속도제어,
각종 전기측정치등을 나타내는데 사용된다. SL 802 C 케이블은
자동차 산업등의 산업용 로봇, 핸드링 기어, 자동화 시스템,
기계장비/공장 엔지니어링,케이블체인 제어 및 조정 기법에
적절히 사용된다.동편조는 외부의 전자파로부터 이상적인
보호를 한다.
3. 특성
- 완벽한 노이즈방지, 고유연성, 내유성, 내구성, 비접착
설치
4. 구조
- 도 체 : 구리 - 절 연 체
: TPE-E - 색상코드 : 독일 전기협회 표준색상 -
테 이 핑 : 각 층- 차폐 : 페어 타입의 TPE-E - 내부쉬스
: PUR - 테이핑 : 각 층별 테이핑 - 바인딩 : 좋은
면섬유로 같음 - 차폐 : 도금한 구리드레인 와이어를
가진도금 동편조실드 - 바인딩 : 좋은 면섬유로 감음 -
쉬스재질 : PUR - 쉬스색상 : 오렌지색
5. 기술적 데이터
- 최대전압 : 500V - 시험용전압 : 2000V - 최소
곡률 반경 : SL802C-10 x d - 전열저항 : 5 * 107 cJ/kg -
고정 사용 온도 : - 50 /+70℃ - 이동 사용 온도 : -
40 /+70℃ - 내 유 성 : 매우 우수 - 내화학성 :
양호 - 내후성 : 양호
