⊙ 온도보상도선 - 특징

Ⅰ. 개요

온도는 환경,과학연구,산업생산현장에서 상당히 중요한 영역이다. 이 는 곧 열성물질의 열역학 변수를 정의하는 것이다. 물질의 강도는 온도와 함께 변화된다. 결론적으로 물질의 특성은 다양한 온도에서 측정되어져야 한다. 온도치를 얻기위해서는 규정된 온도파라메터가 사용되어진다. 온도의 측정에서 물질의 온도 의존변수(특성)가 신중히 고려되어져야 한다. 예를 들면 열팽창(팽창 온도계)와 금속도체(전기 온도계), 기전력(써머카플)로부터의 전기 저항 의존성 등이다. 써머커플을 이용한 테이터측정용 온도측정장비는 기준접점을 포함한 써머커플, 보상도선, 특정온도와 전압계의 접속부로 구성된다.써머커플에 의해 주어지는 기전력의 측정치는 측온접면과 기준접면의온도차에 의해서 결정된다측온접면과 측정점은 비교적 가까이 있으므로 이는 온도의 변동에 노출된다. 이러한 이유로 써머커플로서 같은 열전기적 특성을 지닌 연결 케이블은 써머 커플과 접속부로 구성된다.

Ⅱ. 물성

써머커플케이블과 보상케이블을 구분함에 있어 원래의 기본물질로만들어지면 확장 및 써머커플케이블이라고 부르고 한편 도체물질이 대체물질로 구성되면 보상케이블로 구분된다.

Ⅲ.  보상케이블

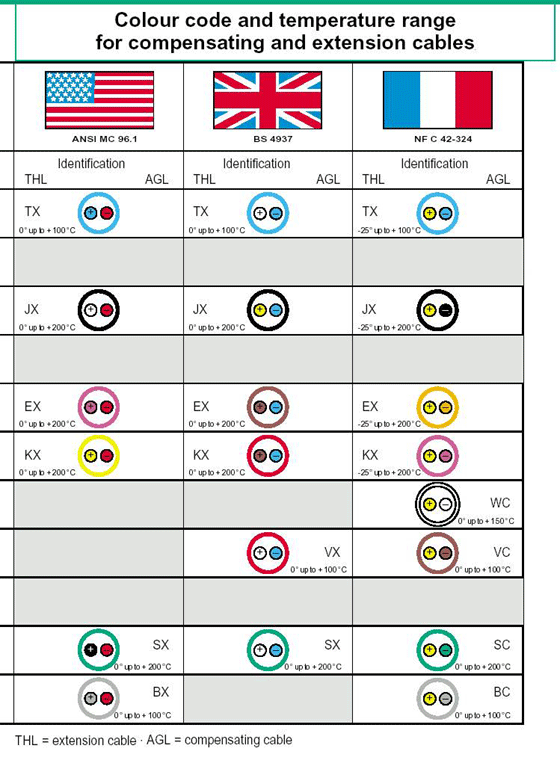

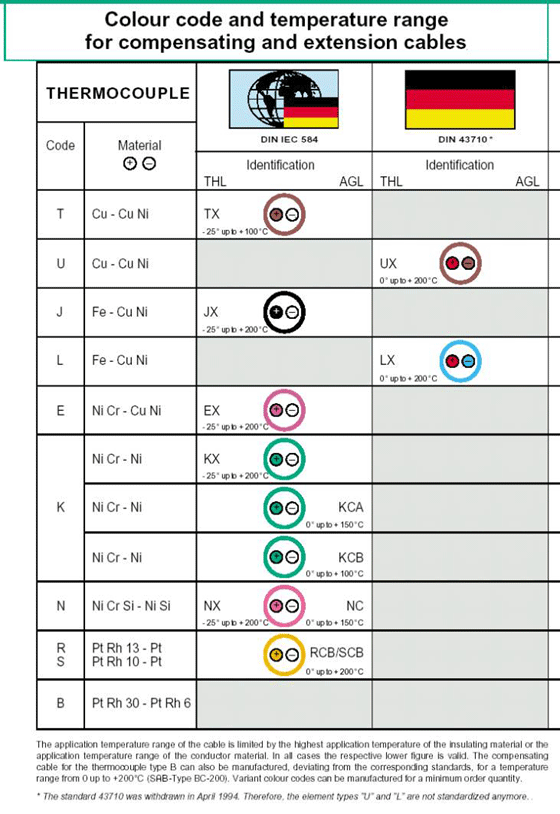

온도보상와이어와 연선은 사용되는 써머커플과 다른 재질의 합금으로구성된다. 대치되는 물질의 의미는 보상도선을 위한 허용온도(0 ~ + 200℃)내에서 써머커플과 열전기적 특성이 같아야 함을 말한다.보상 케이블은 DIN VDE 584표준에 의해 'C'로 식별되고 'C'문자 앞의 문자는 써머커플을 의미한다. 예를 들면'KC' 와 같이 구성된다.

Ⅳ. 연장케이블

연장선은 사용되는 써머커플과 같은 도체물질로 구성된다. 예를 들면 'X'는 DIN VDE 표준에 의해 연장선을 의미하고 'JK' 즉, 'J'가 의미하는 써머커플 다음에 위치한다. 연장선은 일반적으로 0℃에서 200℃사이에서 측정된다.

Ⅳ. 써머커플케이블

써머커플 케이블은 써머커플과 같은물질로 구성되며 같은 온도에서 측정된다. 특수케이블들은 고객의 요구에 의하여 주문 사양으로 제작된다. PVC, 유리사, tex 절연 및 시스 온도보상도선은 실외 사용에는 적절치 않다.

예외 : PVC 시스 단심 도체 케이블은 지하 매설에 사용될수 있다.
