1. 용도
|
- 실리콘 절연, 기계충격보호용 (강철심보호망)
|
|
2. 적용
|
- 베실린외피와 강철보호망의 BiHFP-J(2-5코아)와 BiHFZP-J(6코아이상)은
주물공장, 제련, 제 철, 압연, 유리, 세라믹 공장, 포장
및 방직기계, 공기정화기, 냉각 및 가열장비등의 산업에
사 용된다.
|
|
3. 특성
|
- 기계적손상방지, 무할로겐, 저온유연성, 내열성
|
|
4. 구조
|
- 도 체 : 주석도금구리
- 절 연 체 : 베실린 E12(DIN
VDE 0207기준)
- 색상코드: 흑색에 백색넘버링, 접지는
녹황(DIN VDE 0293표준 색상)
- 테 이 핑 : 각 층
-
쉬스재질 : 베실린 2GM1(DIN VDE 0207)
- 쉬스색상 :
붉은 빛을 띤 갈색
- 아모르 : 아연도금을 한 강철 와이어
편조
|
|
5. 기술적 데이터
|
- 사용전압 : Uo/U 300/500V
- 시험전압 : 2000V
-
최소 곡률 반경 : 10x d
- 전열저항 : 2x107 cJ/kg
-
고정 사용 온도 : -40/+180°C
- 이동 사용 온도
: -25/+180°C
- 단시간사용온도 : +250°C
-
무할로겐 : DIV VDE 0472 기준
- 연소특성 : 불꽃방지와
자체소화
- 산화성 : 산화성 가스 발생 억제
- 내화학성
: 양호
- 내후성 : 매우 우수
|
|

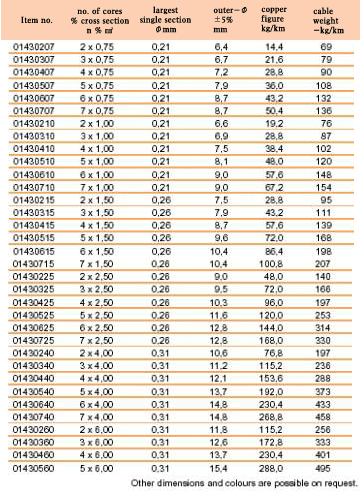

6. 모델 종류
|
|
|
|
|
|
|
1. 용도
|
- 실리콘 외피 실리콘 절연 연선 (실드형)
|
|
2. 적용
|
- 베실린외피와 구리편조망의 BiAF/Cu/Bi-J(2-5코아)와
BiAF/Cu/Bi-J(6코아이상)은 주물공장, 제련, 제강, 압연,
시멘트, 유리, 플라스틱 및 세라믹, 포장 및 방직산업,
공기정화기, 냉각 및 가열장비와 같이 주위 온도가 높은
산업현장에 사용된다.
|
|
3. 특성
|
- 양호한 EMC 특성, 무할로겐, 저온유연성, 내열성
|
|
4. 구조
|
- 도 체 : 주석도금구리
- 절 연 체 : 베실린 E12(DIN
VDE 0207기준)
- 색상코드: 흑색에 백색넘버링, 접지는
녹황(DIN VDE 0293표준 색상)
- 테 이 핑 : 각 층
-
바 인 딩 : PETP 호일
- 쉬스재질 : 베실린 2GM1(DIN
VDE 0207)
- 쉬스색상 : 붉은 빛을 띤 갈색
|
|
5. 기술적 데이터
|
- 사용전압 : Uo/U 300/500V
- 시험전압 : 2000V
코어- 차폐 1000V
- 최소 곡률 반경 : 12x d
- 전열저항
: 2x107 cJ/kg
- 고정 사용 온도 : -40/+180°C
-
이동 사용 온도 : -25/+180°C
- 단시간사용온도
: +250°C
- 무할로겐 : DIV VDE 0472 기준
-
연소특성 : 불꽃방지와 자체소화
- 산화성 : 산화성
가스 발생 억제
- 내화학성 : 양호
- 내후성 : 매우
우수
|
|

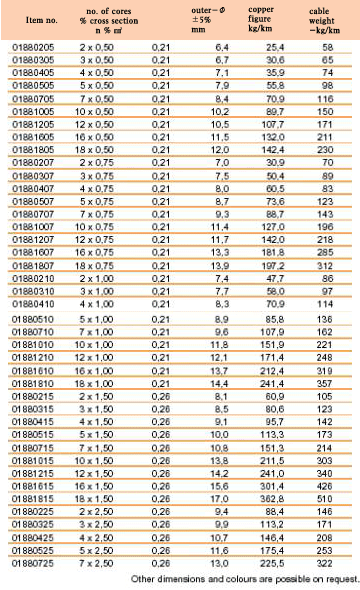

6. 모델 종류
|
|
|
|
|
|
|
1. 용도
|
-실리콘 절연 연선 (실드형,실리콘 이중 시스)
|
|
2. 적용
|
- 베실린외피와 구리편조망의 BiHF/Cu/Bi-J(2-5코아)와
BiHF/Cu/Bi-J(6코아이상)은 주물공 장, 제련, 제강, 압연,
시멘트, 유리, 플라스틱 및 세라믹, 포장 및 방직산업,
공기정화기, 냉각 및 가열장비와 같이 주위 온도가 높은
산업현장에 사용된다.
|
|
3. 특성
|
- 양호한 EMC 특성, 무할로겐, 저온유연성, 내열성,
기계적보호력 증가
|
|
4. 구조
|
- 도 체 : 주석도금구리
- 절 연 체 : 배실린 E12(DIN
VDE 0207기준)
- 색상코드 : 흑색에 백색넘버링, 접지는
녹황(DIN VDE 0293표준 색상)
- 테 이 핑 : 각 층
-
내부쉬스 : 베실린 2GM1(DIN VDE 0207)
- 차 폐 : 주석
도금 동편조
- 쉬 스 : 베실린 2GM1(DIN VDE 0207)
-
쉬스색상 : 붉은 빛을 띤 갈색
|
|
5. 기술적 데이터
|
- 사용전압 : Uo/U 300/500V
- 최대전압 : 2000V
-
최소 곡률 반경 : 12x d
- 전열저항 : 5 * 107 cJ/kg
-
고정 사용 온도 : -40/+180°C
- 이동 사용 온도
: -25/+180°C
- 단시간사용온도 : +250°C
-
무할로겐 : DIV VDE 0472 기준
- 연소특성 : 불꽃방지와
자체소화
- 산화성 : 산화성 가스 발생 억제
- 내화학성
: 양호
- 내후성 : 매우 우수
|
|

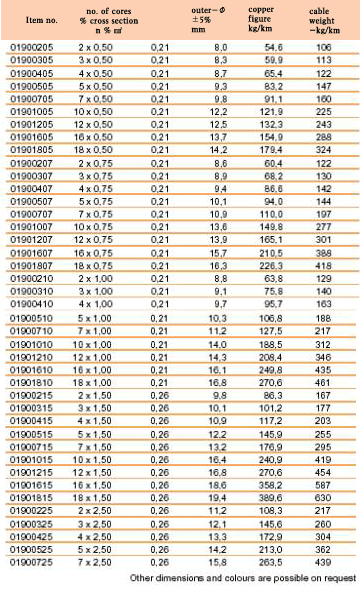

6. 모델 종류
|
|
|
|
|
|
|
1. 용도
|
- 다양한 코아구성의 폴리우레탄 로봇용 케이블 (실드형,외경
최소화)
|
|
2. 적용
|
- 무광택 폴리우레탄 외피(비흡착)의 고유한 S200
C는 특별히견고하고 움직이는 기계 부분,산업 로보트, 행드링기어,
자동화 시스템,나무포장 기계, 공장 생산라인, 자동차 산업
수백 만회의 구부림 동작에 가장 적합하다. 다중공 공작기계의
요구 사항에서도 충분히 만족 한다. 동편조실드망은 외부의
전자파방해로부터 이상적인 보호를 한다..(EMC)
|
|
3. 특성
|
- 내유성,적은 외경,내마모성,내균열성,화학물질 저항성,
긴 수명 증가된 효율성.
|
|
4. 구조
|
- 도 체 : 구리
- 절 연 체
: TPE-E
- 코어식별 : 흑색에 백색
넘버링/녹색,황색 접지
- 테 이 핑 : 각 층을 좋은 면테입으로
감음
- 내부쉬스 : 특수 PVC
- 차 폐 : 동편조 차폐
-
쉬 스 체 : PVC , 강한외피
- 쉬스색상
: 회색
|
|
5. 기술적 데이터
|
- 사용전압 : 300/500V
- 최대전압 : 2000V
-
최소 곡률 반경 : 7.5 * d
- 전열저항 : 5 * 107 cJ/kg
-
고정 사용 온도 : - 50/+70℃
- 이동 사용 온도 : -
40/+70℃
- 내 유 성 : 매우 우수
- 내화학성 : 우수
-
유 연 성 : 매우 우수
- 이동속도 : 10 m/s 이하
-
이동거리 : 10 m 이하
|
|
6. 모델 종류
|
|
|
|
|
|
|
